j9九游会

一、原子灰在涂装工艺中的正确使用

1、对要涂刮原子灰工件的要求

要涂刮的工件底漆一定要干透；不得有油污、灰尘等污物。这三项是对涂刮工件最起码的要求。

若底漆干不透，涂刮原子灰固化后底漆中的溶剂不能继续挥发，被封闭在原子灰层下面。遇高温时则易出现气泡剥离现象。如果有油污、灰尘，将会影响原子灰层与底漆之间的附着力，严重的将出现原子灰层脱落等问题。

2、原子灰的调配和常规涂刮

原子灰的调配：根据产品使用说明书上的要求调配，主灰与固化剂一定得混合均匀后方可使用。

固化剂与主灰的配比一般为2：100，但也可以根据气温和实际操作情况，可在（1.5~3）：100的范围内调整，固化剂加得过多或过少都可能造成不良的影响。

刮涂原子灰是涂装工艺中技术要求较高的一环。要求被涂刮后的工件表面要尽量平整，同时表面要尽量减少涂刮缺陷——砂眼、划道、野膏等缺陷。一般情况下原子灰的涂刮都要在3~4遍。

二、每遍的操作要求简单说明

1、涂刮第一道原子灰

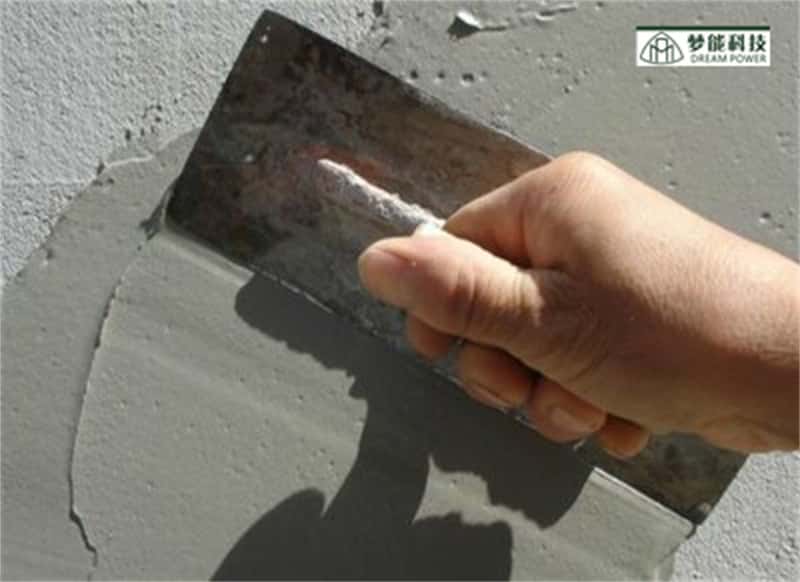

第一道原子灰的目的以填刮较大凹坑，用较宽硬刮具涂刮，只求刮平不求光滑。操作中不能多次来回涂刮，以致原子灰中的孔隙被粘死，这样会造成长期不干，影响施工。涂刮时，应使刮刀与被涂物表面成60°角，并略呈弧形涂刮。干后进行打磨，除去浮灰后进行第二道原子灰。

2、涂刮第二道原子灰

二道原子灰的目的，仍是以填平低凹处为主。涂刮厚度应小于第一层，平面用硬刮刀，圆弯处可用橡皮刮刀。涂刮时应注意顺着汽车造型水平方向；从右到左，从上到下；为减少涂刮接口，涂刮时尽可能拉长一些，施工要求以刮平低处为主。

干后进行打磨，除去浮灰后进行第三道原子灰。

3、涂刮第三道原子灰

第三道原子灰的目的，主要是涂刮前一道原子灰留下的孔隙，砂纸印以及较小的凹陷。涂刮施工时达到平滑光洁。施工中用弹性较好的刮具，并施加一定的压力，使涂刮原子灰层光滑而少孔隙。干后打磨光滑，清洁表面后进行第四道原子灰。

4、涂刮第四道原子灰

第四道原子灰与第三道原子灰的作用基本相同。也可称之为“细刮原子灰”。要求将原子灰调稀，全面涂刮一遍，使整个车身外表面薄薄地光滑而又均匀地涂刮一层原子灰层。

只有经上述处理合格的工件才能进入下一道工序——中涂。

三、原子灰使用不当可能引起的涂层毛病

汽车涂装工艺中面漆是最后一道工序。随着汽车工业的不断发展现在很多厂家都使用了烤漆。如果面漆结束后出现问题是最麻烦的。下面根据生产中出现的问题作一简单的介绍。

1、面漆烘烤后起泡

面漆气泡后把气泡刮开，看气泡在那一层上，如果气泡出现在底漆层，原子灰与底漆结合良好，可能底材处理不到位；刮开气泡后，发现原子灰和底材上都有一层底漆，那么可能是底漆过厚或者底漆没有干透就涂刮原子灰。

2、面漆烘烤后出现针孔和凹陷

首先，考虑原子灰自身是否有引起针孔方面的质量问题。    其次，如果原子灰质量合格的情况下出现针孔，一般是因为原子灰涂刮和打磨技术不良，砂眼没有处理好。

另外，涂刮过程中，如果涂刮工具选择不当也会造成针孔。

3、面漆烘烤后“起痱子”

其一，气候过于潮湿，原子灰的吸水率过大，打磨好的原子灰吸附了相当量的水份，未等水份挥发就喷涂面漆，微量的水被封闭在漆膜下，一经受热，水份体积急剧膨胀，而冲破漆膜形成“痱子”。

其二，原子灰的吸水率合格，热风吹干后喷面漆，经烘烤后出现“痱子”，那么就有可能是喷完面漆后，未等溶剂充分挥发就进入烘房，这样，由于面漆表面很快封闭，残流的溶剂只好冲破漆膜形成“痱子”。当然也可能是面漆的质量问题，或者是溶剂的极性与面漆不匹配造成起“痱子”。

四、梦能科技

梦能科技是一家致力于涂料的销售、方案设计、涂装施工为一体的科技公司，梦能科技专长于EMI行业、工业装备制造、桥梁钢结构、石油石化、特种气体行业、火电、风电、水电能源行业等重防腐领域。梦能科技为广大用户提供全方位的服务，包括在设计阶段向您推荐合理的油漆配套方案，在合作当中提供高质量的产品和高水平的施工服务以及完善的现场施工技术指导与优质的售后服务。
